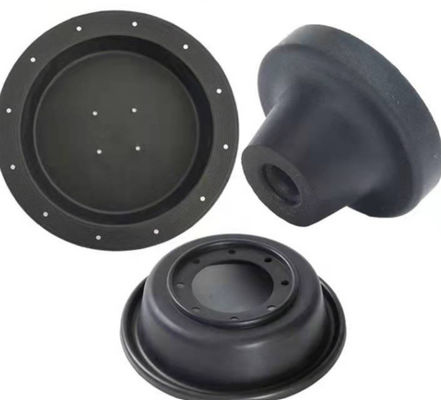

Natuurrubberdiafragma die van de het Systeemlucht van de Luchtrem de Remactuator Rubberdiafragma afsnijden
Actuator van de luchtrem de Rubberoverzichten van het Diafragmaproduct:

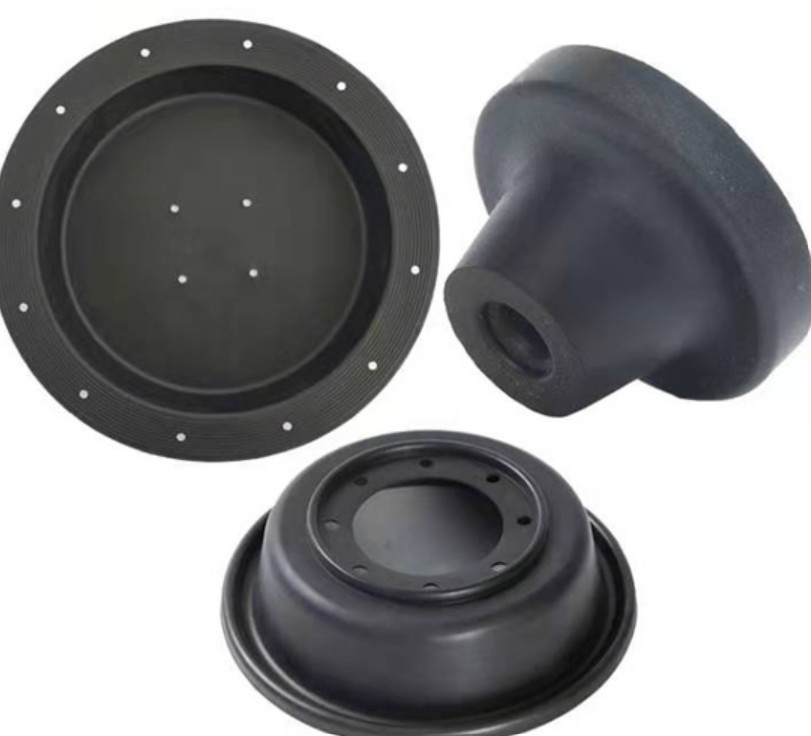

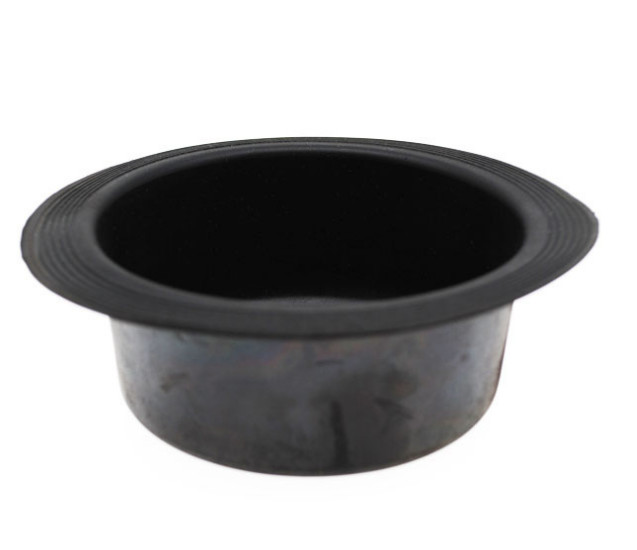

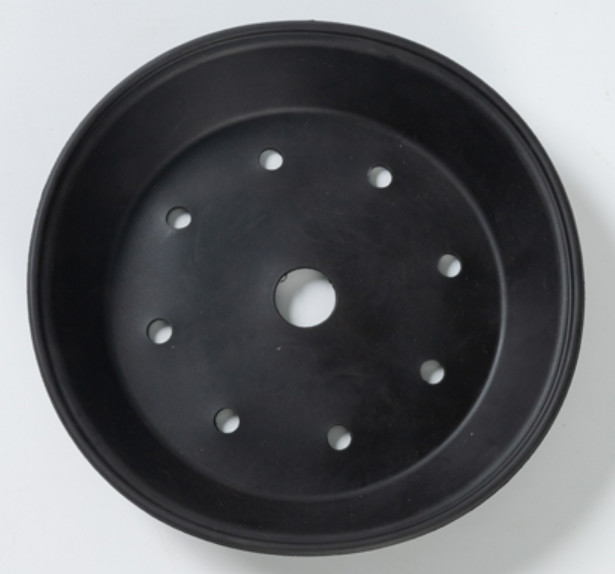

Het rollende diafragma wordt gevormd als hoge zijden in de vrije staat. Het wordt gemaakt van rubber met zijdedoek. Het middengat op de bovenkant wordt gebruikt voor het installeren van de klepstam. Te passen, te bevestigen en te verzegelen, kunnen de bovenkant en de bodem met de wisselaar van de 0 typerand, of bodem het omringen worden uitgerust met het opzetten van gat.
Het rubberdiafragma wordt hoofdzakelijk gebruikt in pneumatische filmactuator, die output de van het controlesignaal (DC4~20mA of 1-5V) door het controlemechanisme in de lineaire verplaatsing van de klepstam door het (intelligente) elektrische klepinstelmechanisme en pneumatische filmactuator kan omzetten. Of hoekige de verplaatsingstoebehoren van de klepschacht.
| Productmaterialen | NBR, NR, enz. |
| Werkende Temperatuur | -20℃~80℃ |
| Levensduur | ≥1000000 tijden |
| Gebruiksscenario | Gasdrukregelaar |
Actuator van de luchtrem Rubberdiafragmainleiding:
In het ontwerp van sommige middelgrote en lage drukregelaars, om het probleem van de uit zijn evenwicht gebrachte schijf van de druk regelende klep op te lossen en de prestaties van de drukregelaar te verbeteren, wordt de methode om een saldodiafragma te installeren vaak gebruikt. Wanneer een in evenwicht brengend diafragma wordt geïnstalleerd, kunnen de differentiële druk tussen de inhamdruk en de afzetdruk van de regelgever worden verhoogd. In de regelgeversindustrie, wordt het genoemd een saldodiafragma in termen van gebruik, en het wordt genoemd een rollend diafragma in het rubber, instrument, machines en andere industrieën.
Het rollende diafragma is in de vorm van hoge zijden in de vrije staat. Het wordt gemaakt van rubber met zijdedoek. Het hoogste middengat wordt gebruikt om de klepstam te installeren. te installeren bevestigen en verzegelen, kunnen de bovenkant en de bodem O-ringsranden hebben. Of in de vorm van het bevestigen van gaten rond de onderste rand.
Actuator van de luchtrem Rubberdiafragmaspecificaties:
| Rolling Diafragma | Model |
Buitendiameter (mm) |
Binnendiameter (mm) |
Basisdiameter (mm) | Hoogte (mm) | Dikte (mm) | Druk |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-KMIO | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
