Industrieel FKM-de Klep Rubberdiafragma van Cr voor het Regelen van Klep Rolling Diafragma
Snelle details:
| Productmaterialen | NBR, NR |
| Werkende Temperatuur | -20℃~80℃ |
| Levensduur | ≥1000000 tijden |
| Gebruiksscenario | Gasdrukregelaar |
Inleiding:
In het ontwerp van sommige middelgrote en lage drukregelaars, om het probleem van de uit zijn evenwicht gebrachte schijf van de druk regelende klep op te lossen en de prestaties van de drukregelaar te verbeteren, wordt de methode om een saldodiafragma te installeren vaak gebruikt. Wanneer een in evenwicht brengend diafragma wordt geïnstalleerd, kunnen de differentiële druk tussen de inhamdruk en de afzetdruk van de regelgever worden verhoogd. In de regelgeversindustrie, wordt het genoemd een saldodiafragma in termen van gebruik, en het wordt genoemd een rollend diafragma in het rubber, instrument, machines en andere industrieën.

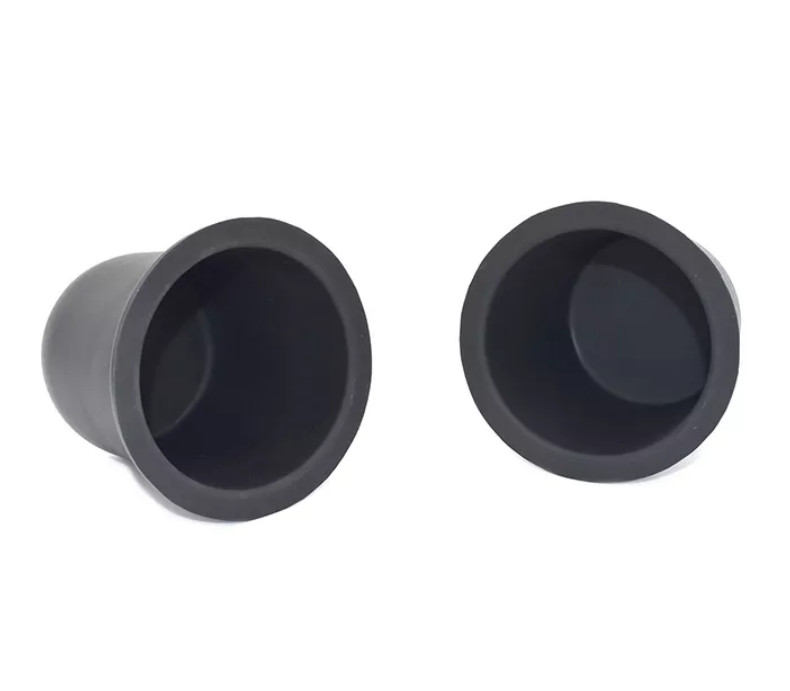

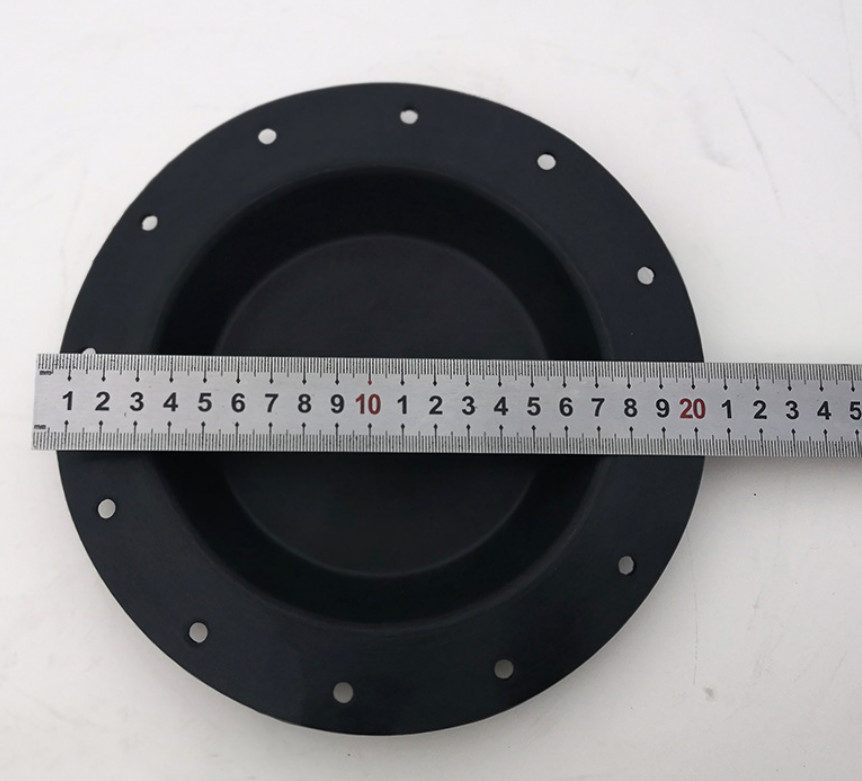

Het rollende diafragma is in de vorm van hoge zijden in de vrije staat. Het wordt gemaakt van rubber met zijdedoek. Het hoogste middengat wordt gebruikt om de klepstam te installeren. te installeren bevestigen en verzegelen, kunnen de bovenkant en de bodem O-ringsranden hebben. Of in de vorm van het bevestigen van gaten rond de onderste rand.
Materialendetails:
Voor huidig, zijn de gemeenschappelijke materialen voor rollend diafragma: het natuurrubber (NR), het rubber van het nitrilbutadieen (NBR), de prestaties van de twee materialen kan aan de behoeften van de meeste industriële omgevingen voldoen. In speciale industriële omgevingen (weerstand op hoge temperatuur, zure en alkaliweerstand) kon EPDM, fluorrubber (FKM) gebruiken, neopreenrubber (Cr) voor productie, maar de kosten zijn vrij hoog.
Specificaties:
| Rolling Diafragma | Model |
Buitendiameter (mm) |
Binnendiameter (mm) |
Basisdiameter (mm) | Hoogte (mm) | Dikte (mm) | Druk |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-KMIO | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
Onze dienst:
1. De verpakking is neutrale verpakking of aangepaste verpakking.
2. Wij zullen u binnen 24 uren antwoorden.
3. Wij zullen u ook de goede naverkoopdienst aanbieden.
4. OEM of ODM de orden worden ingestemd met.
5. De proeforden zijn aanvaardbaar.
6. Hoog - kwaliteit en fabrieksprijs.
7. 100% verzekerde de kwaliteit.
