Van het de Klepdiafragma van Cr van NBR NR EPDM FKM Pneumatisch Afgesneden de Klep Rubberdiafragma
Inleiding:

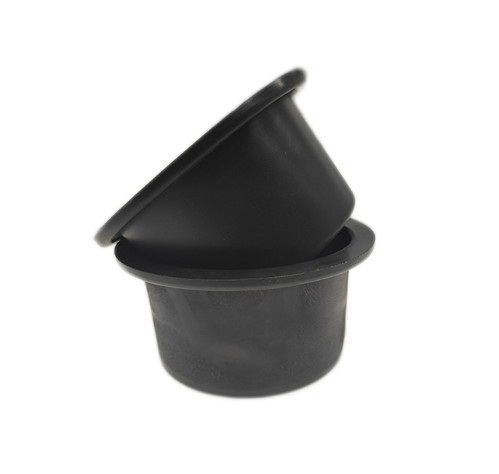

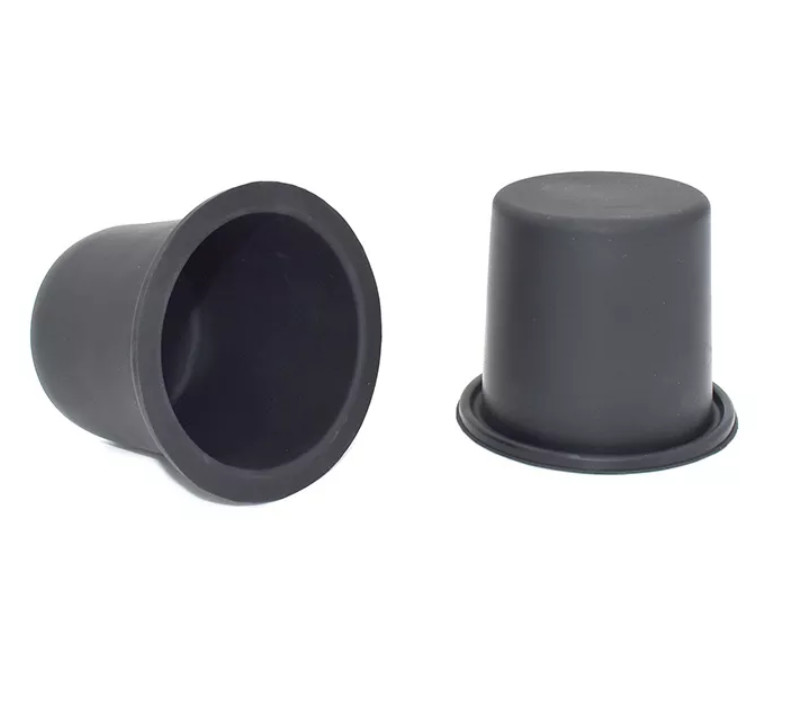

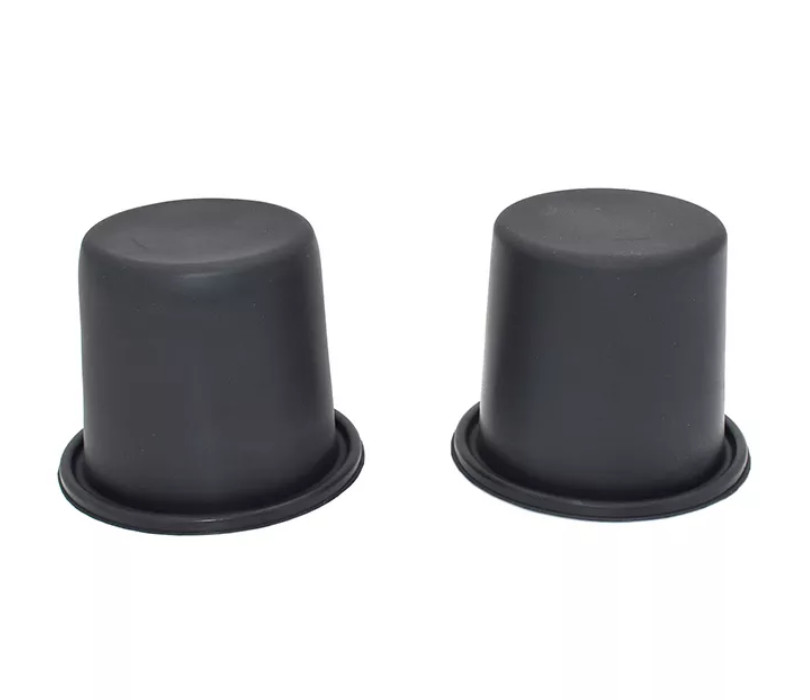

Het rollende diafragma wordt gevormd als hoge zijden in de vrije staat. Het wordt gemaakt van rubber met zijdedoek. Het middengat op de bovenkant wordt gebruikt voor het installeren van de klepstam. Te passen, te bevestigen en te verzegelen, kunnen de bovenkant en de bodem met de wisselaar van de 0 typerand, of bodem het omringen worden uitgerust met het opzetten van gat.
(1) er zou geen rechte randen en hoeken moeten zijn bij de hoeken van het diafragma, en de bogen zouden moeten worden gemaakt om gemakkelijke breuk na het vouwen en verlies van lijm tijdens vulcanisatie te vermijden. De kruising van de binnenmuur van de koker en het eindgezicht ook met booghoeken moeten zou worden gegoten om scherpe hoeken te vermijden. stuk.
(2) diafragmamateriaal: het nitrilrubber wordt gebruikt voor aardgas en LPG, en chlorohydrin het rubber wordt gebruikt voor gas.
(3) er is een elastische tussenlaag van de polyesterdoek in het diafragma. Neem zorgvuldig de binnen en buitenoppervlakten van het diafragma waar. Één partij kan het patroon van de netwerkdoek vaag zien, en de overkant is een vlotte oppervlakte. De vlotte oppervlakte wordt vereist om de drukoppervlakte van het gas te zijn. Daarom voor het diafragma in de voorwaartse richting wordt geïnstalleerd, is de vlotte oppervlakte op de binnenoppervlakte van het diafragma, en de vlotte die oppervlakte van het diafragma in de omgekeerde richting wordt geïnstalleerd is op de buitenoppervlakte, die lekkage kan vermijden en de samenpersende sterkte van het diafragma verbeteren dat.
Materialendetails:
Voor huidig, zijn de gemeenschappelijke materialen voor rollend diafragma: het natuurrubber (NR), het rubber van het nitrilbutadieen (NBR), de prestaties van de twee materialen kan aan de behoeften van de meeste industriële omgevingen voldoen. In speciale industriële omgevingen (weerstand op hoge temperatuur, zure en alkaliweerstand) kon EPDM, fluorrubber (FKM) gebruiken, neopreenrubber (Cr) voor productie, maar de kosten zijn vrij hoog.
Specificaties:
| Rolling Diafragma | Model |
Buitendiameter (mm) |
Binnendiameter (mm) |
Basisdiameter (mm) | Hoogte (mm) | Dikte (mm) | Druk |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-KMIO | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
