Sluitklep die Pneumatisch Afgesneden de Klep Rubberdiafragma isoleren van Klepnbr NR EPDM FKM Cr
Snijd Inleiding van het Klep de Rubberdiafragma af:

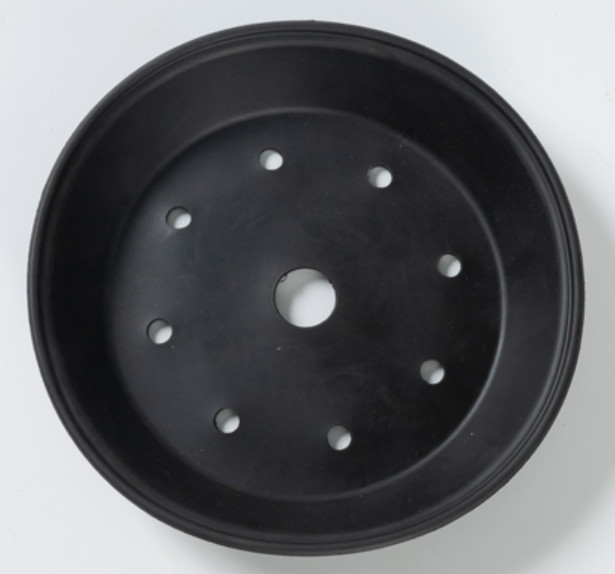

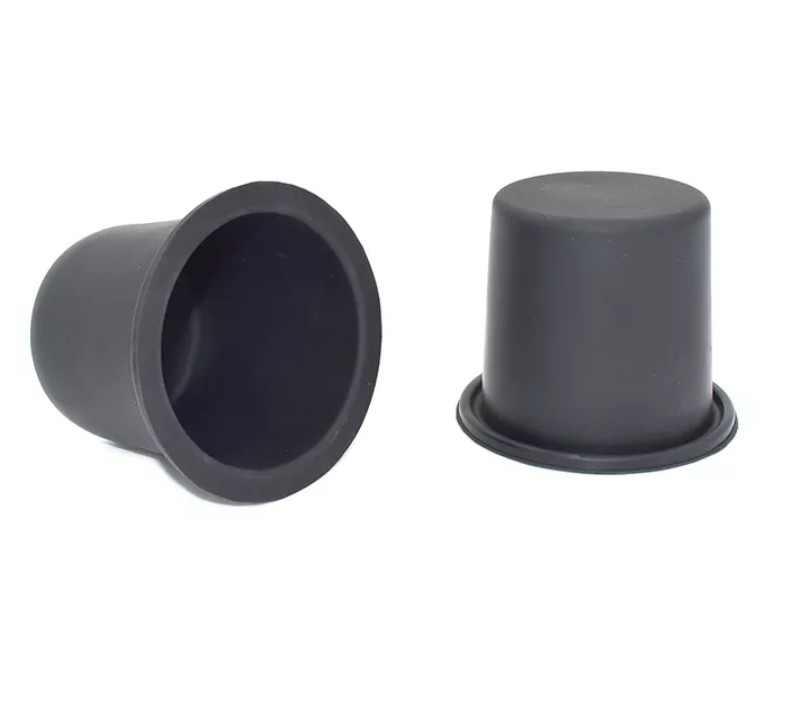

Het rollende diafragma wordt gevormd als hoge zijden in de vrije staat. Het wordt gemaakt van rubber met zijdedoek. Het middengat op de bovenkant wordt gebruikt voor het installeren van de klepstam. Te passen, te bevestigen en te verzegelen, kunnen de bovenkant en de bodem met de wisselaar van de 0 typerand, of bodem het omringen worden uitgerust met het opzetten van gat.
In het ontwerp van sommige middelgrote en lage drukregelaars, om het probleem van uit zijn evenwicht gebrachte drukregelaarschijf op te lossen en de prestaties van de regelgever te verbeteren, wordt de methode om een evenwichtig diafragma te installeren vaak gebruikt. Het installeren van een in evenwicht brengend diafragma verhoogt de differentiële druk tussen de inham en afzetdruk van de regelgever. In de industrie van de voltageregelgever, wordt het genoemd een evenwichtig diafragma in termen van gebruik, en het wordt genoemd een rollend diafragma in rubber, instrumentatie, machines en andere industrieën.
Snijd Materiële details van het Klep de Rubberdiafragma af:
Voor huidig, zijn de gemeenschappelijke materialen voor rollend diafragma: het natuurrubber (NR), het rubber van het nitrilbutadieen (NBR), de prestaties van de twee materialen kan aan de behoeften van de meeste industriële omgevingen voldoen. In speciale industriële omgevingen (weerstand op hoge temperatuur, zure en alkaliweerstand) kon EPDM, fluorrubber (FKM) gebruiken, neopreenrubber (Cr) voor productie, maar de kosten zijn vrij hoog.
Snijd Specificaties van het Klep de Rubberdiafragma af:
| Rolling Diafragma | Model |
Buitendiameter (mm) |
Binnendiameter (mm) |
Basisdiameter (mm) | Hoogte (mm) | Dikte (mm) | Druk |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-KMIO | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
Onze dienst:
1. De verpakking is neutrale verpakking of aangepaste verpakking.
2. Wij zullen u binnen 24 uren antwoorden.
3. Wij zullen u ook de goede naverkoopdienst aanbieden.
4. OEM of ODM de orden worden ingestemd met.
5. De proeforden zijn aanvaardbaar.
6. Hoog - kwaliteit en fabrieksprijs.
7. 100% verzekerde de kwaliteit.
