Het aangepaste van de het Diafragmaklep van Cr van de Brandstoftank EPDM Rolling Rubberdiafragma
Cr-Rolling Diafragmainleiding:

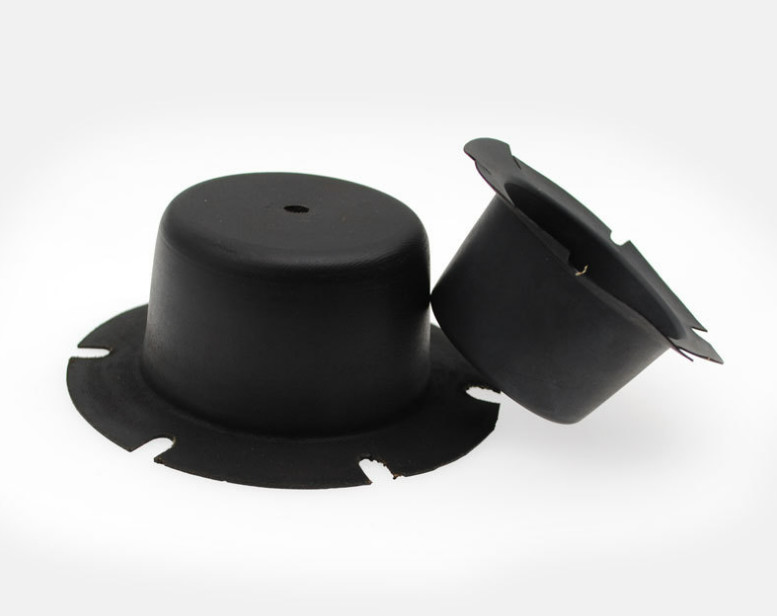

Het rollende diafragma is in de vorm van hoge zijden in de vrije staat. Het Rolling Diafragma van Cr wordt gemaakt van rubber met zijdedoek. Het hoogste middengat wordt gebruikt om de klepstam te installeren. te installeren bevestigen en verzegelen, kunnen de bovenkant en de bodem O-ringsranden hebben. Of in de vorm van het bevestigen van gaten rond de onderste rand.
(1) er zou geen rechte randen en hoeken moeten zijn bij de hoeken van het diafragma, en de bogen zouden moeten worden gemaakt om gemakkelijke breuk na het vouwen en verlies van lijm tijdens vulcanisatie te vermijden. De kruising van de binnenmuur van de koker en het eindgezicht ook met booghoeken moeten zou worden gegoten om scherpe hoeken te vermijden. stuk.
(2) diafragmamateriaal: het nitrilrubber wordt gebruikt voor aardgas en LPG, en chlorohydrin het rubber wordt gebruikt voor gas.
(3) er is een elastische tussenlaag van de polyesterdoek in het diafragma. Neem zorgvuldig de binnen en buitenoppervlakten van het diafragma waar. Één partij kan het patroon van de netwerkdoek vaag zien, en de overkant is een vlotte oppervlakte. De vlotte oppervlakte wordt vereist om de drukoppervlakte van het gas te zijn. Daarom voor het diafragma in de voorwaartse richting wordt geïnstalleerd, is de vlotte oppervlakte op de binnenoppervlakte van het diafragma, en de vlotte die oppervlakte van het diafragma in de omgekeerde richting wordt geïnstalleerd is op de buitenoppervlakte, die lekkage kan vermijden en de samenpersende sterkte van het diafragma verbeteren dat.
Cr-Rolling Diafragma Materiële details:
Voor huidig, zijn de gemeenschappelijke materialen voor rollend diafragma: het natuurrubber (NR), het rubber van het nitrilbutadieen (NBR), de prestaties van de twee materialen kan aan de behoeften van de meeste industriële omgevingen voldoen. In speciale industriële omgevingen (weerstand op hoge temperatuur, zure en alkaliweerstand) kon EPDM, fluorrubber (FKM) gebruiken, neopreenrubber (Cr) voor productie, maar de kosten zijn vrij hoog.
| Productmaterialen | NBR, NR |
| Werkende Temperatuur | -20℃~80℃ |
| Levensduur | ≥1000000 tijden |
| Gebruiksscenario | Gasdrukregelaar |
Cr-Rolling Diafragmaspecificaties:
| Rolling Diafragma | Model |
Buitendiameter (mm) |
Binnendiameter (mm) |
Basisdiameter (mm) | Hoogte (mm) | Dikte (mm) | Druk |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-KMIO | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
Hongumlevering divers van rubberdiafragma's, dempers en allerlei andere rubber en plastic hardware voor boot, jacht, werf en de overzeese landbouwbedrijfindustrieën, zoals mariene vlotter, snelle straalpeddel, en andere boot en werf rubber en plastic toebehoren.
Onze dienst:
1. De verpakking is neutrale verpakking of aangepaste verpakking.
2. Wij zullen u binnen 24 uren antwoorden.
3. Wij zullen u ook de goede naverkoopdienst aanbieden.
4. OEM of ODM de orden worden ingestemd met.
5. De proeforden zijn aanvaardbaar.
6. Hoog - kwaliteit en fabrieksprijs.
7. 100% verzekerde de kwaliteit.
