Schroef Rolling van de de Controleklep van de Drukschakelaar het Diafragmadruk die Klepdiafragma vermindert
Productoverzichten:

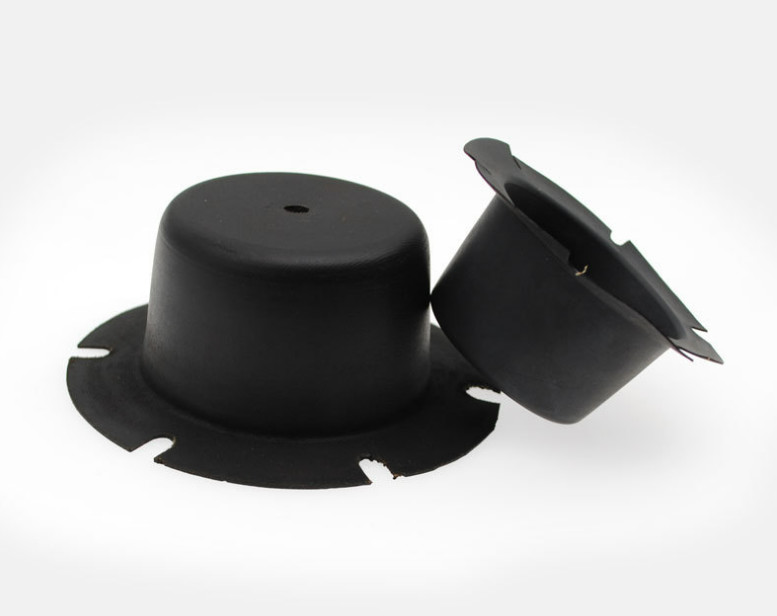

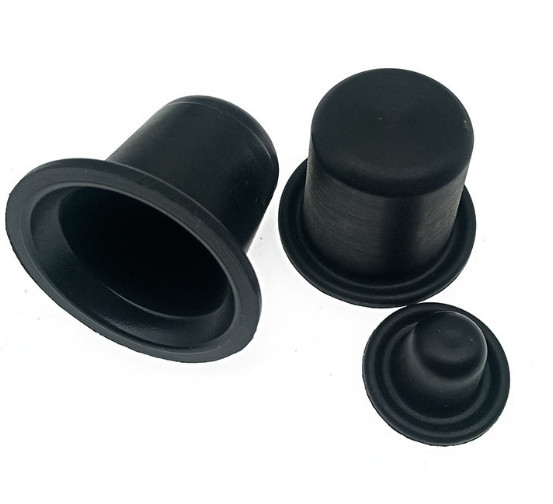

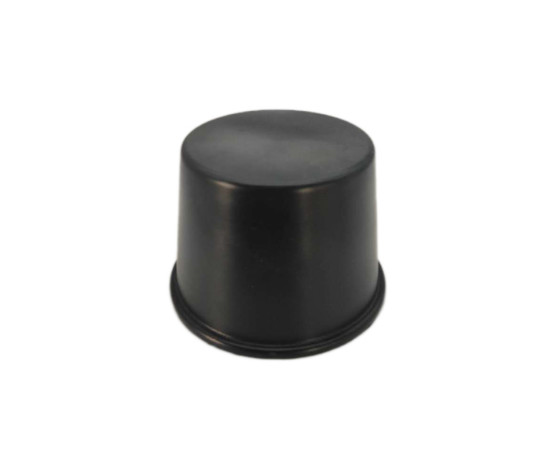

Het rollende diafragma wordt gevormd als hoge zijden in de vrije staat. Het wordt gemaakt van rubber met zijdedoek. Het middengat op de bovenkant wordt gebruikt voor het installeren van de klepstam. Te passen, te bevestigen en te verzegelen, kunnen de bovenkant en de bodem met de wisselaar van de 0 typerand, of bodem het omringen worden uitgerust met het opzetten van gat.
| Productmaterialen | NBR, NR |
| Werkende Temperatuur | -20℃~80℃ |
| Levensduur | ≥1000000 tijden |
| Gebruiksscenario | Gasdrukregelaar |
Inleiding:
In het ontwerp van sommige middelgrote en lage drukregelaars, om het probleem van de uit zijn evenwicht gebrachte schijf van de druk regelende klep op te lossen en de prestaties van de drukregelaar te verbeteren, wordt de methode om een saldodiafragma te installeren vaak gebruikt. Wanneer een in evenwicht brengend diafragma wordt geïnstalleerd, kunnen de differentiële druk tussen de inhamdruk en de afzetdruk van de regelgever worden verhoogd. In de regelgeversindustrie, wordt het genoemd een saldodiafragma in termen van gebruik, en het wordt genoemd een rollend diafragma in het rubber, instrument, machines en andere industrieën.
Materialendetails:
Voor huidig, zijn de gemeenschappelijke materialen voor rollend diafragma: het natuurrubber (NR), het rubber van het nitrilbutadieen (NBR), de prestaties van de twee materialen kan aan de behoeften van de meeste industriële omgevingen voldoen. In speciale industriële omgevingen (weerstand op hoge temperatuur, zure en alkaliweerstand) kon EPDM, fluorrubber (FKM) gebruiken, neopreenrubber (Cr) voor productie, maar de kosten zijn vrij hoog.
Specificaties:
| Rolling Diafragma | Model |
Buitendiameter (mm) |
Binnendiameter (mm) |
Basisdiameter (mm) | Hoogte (mm) | Dikte (mm) | Druk |
| GMA-20 | 38 | 22 | 17 | 21 | 0,6 | 0.1-1MPa | |
| GMA-201 | 45 | 40 | 33 | 28 | 0,7 | 0.1-1MPa | |
| GMA-202 | 49 | 37 | 26 | 22 | 0,7 | 0.1-1MPa | |
| GMA-21S | 61 | 50 | 39 | 29 | 0,7 | 0.1-1MPa | |
| GMA-21 | 63 | 53 | 43 | 33 | 0,7 | 0.1-1MPa | |
| GMA-22 | 65 | 50 | 45 | 51 | 0,7 | 0.1-1MPa | |
| GMA-23 | 80 | 72 | 55 | 35 | 0,7 | 0.1-1MPa | |
| GMA-24 | 94 | 74 | 64 | 45 | 0,7 | 0.1-1MPa | |
| GMA-31 | 96 | 90 | 79 | 90 | 0,8 | 0.1-1MPa | |
| GMA-301 | 98 | 80 | 70 | 34 | 1.5 | 0.1-1MPa | |
| GMA-311 | 120 | 102 | 94 | 60 | 0,8 | 0.1-1MPa | |
| GMA-32 | 140 | 93.2 | 83.2 | 56 | 1 | 0.1-1MPa | |
| GMA-33 | 184 | 167 | 155 | 80 | 1 | 0.1-1MPa | |
| GMA-34 | 216 | 170 | 142 | 40 | 1.1 | 0.1-1MPa | |
| GMA-KMIO | 118 | 108 | 100 | 72 | 0,9 | 0.1-1MPa | |
| GMA-SM2 | 95 | 87 | 80 | 90 | 0,9 | 0.1-1MPa | |
| GMA-ST | 155 | 137 | 110 | 128 | 0,8 | 0.1-1MPa |
