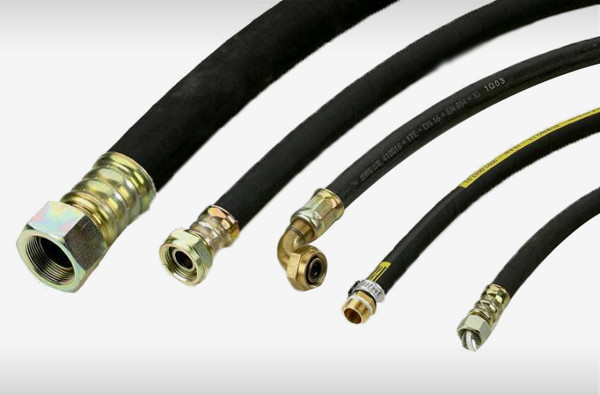

De staaldraad vlechtte Hoge druk 45MPA van de Flexibele Slang de Hydraulische Industriële Pijp
Wij produceren:
Graafwerktuig die rubberslang winden, die hoge druk rubberslang, de Graverende draad winden die van het techniekstaal rubberslang, Hydraulische steun rubberslang, Lader rubberslang, k-Type rubberslang, enz. winden.
Snelle details:
| Categorie | De draad windende slang van het hoge drukstaal |
| Productspecificaties | 194SP, 254SP, 324SP, ENZ. |
| Toepassingswaaier | Graafwerktuigen, laders, haakmachines, de voertuigen van bouwmachines, enz. |
| Lengtegrootte | 20 meters een stuk |
| Werkdruk | 45MPA |
1. Productstructuur:
De structuur van de gevlechte slang van de staaldraad is samengesteld uit vloeibaar-bestand synthetisch rubber binnen rubberlaag, midden rubberlaag, I of II of III gevlechte de versterkingslaag van de staaldraad, en synthetisch rubber buiten rubberlaag met uitstekende weerbestendigheid.
2. Productgebruik:
De staaldraad versterkte hydraulische rubberslang hoofdzakelijk wordt gebruikt voor mijn hydraulische steun, olieveldmijnbouw, geschikt voor techniekbouw, het opheffen en vervoer, metallurgisch smeedstuk, mijnbouwmateriaal, schepen, injectie het vormen machines, landbouwmachines, diverse werktuigmachines en mechanisatie en automatische hydraulische druk in diverse industriesectoren Vervoerend op aardolie-gebaseerde (zoals minerale olie, oplosbare olie, hydraulische olie, stookolie, smeerolie) vloeibare, op basis van water vloeistof (zoals emulsie, olie-water emulsie, water), gas, enz. en vloeibare transmissie met bepaalde druk en temperatuur in het systeemgebruik.
Nota: De gevlechte slang van de staaldraad van ons bedrijf wordt ontworpen en volgens de GB/T3683-2011-norm vervaardigd, en ISO/DIS1436-1985, DIN20022 en SAE100RIAT, de standaardslangen van SAE100R2AT kunnen volgens vereisten worden vervaardigd. Deze norm is niet geschikt voor bever - gebaseerd en op vet-gebaseerde olie - vloeistoffen.
3. Het werk temperatuur: olie -40 ℃-+100 ℃, lucht -30 ℃-+50 ℃, wateremulsie onder +80 ℃, te kiezen gelieve onze speciale producten.
De technische parameters van single-layer staaldraad vlechtten slang:
GB/T3683-2011
| Slangspecificaties |
Identiteitskaart mm |
Diameter van de laag van de staaldraad mm |
OD mm |
Het werkdruk | Testdruk | Uitbarstingsdruk |
Kleine buigende straal mm |
Verwijzingsgewicht | |||
| MPa | Psi | MPa | Psi | MPa | Psi | ||||||
| 1-5-21 | 5±0.5 | 9.5±0.6 | 12.7±0.8 | 21 | 3043 | 31.5 | 4564 | 63 | 9129 | 90 | 0,25 |
| 1-6-20 | 6±.0.5 | 11.3±0.6 |
+1.0 15.3 -0.8 |
21 | 3043 | 31.5 | 4564 | 63 | 9129 | 100 | 0,34 |
| 1-8-18 | 8±0.5 | 13.3±0.6 |
+1.0 17.3 -0.8 |
118 | 2536 | 27 | 3804 | 54 | 7607 | 115 | 0,41 |
| 1-10-16 | 10±0.5 | 15.3±0.6 |
+1.0 19 -0.8 |
16 | 2318 | 24 | 3478 | 48 | 6955 | 130 | 0,47 |
| 1-13-14 | 13±0.5 | 18.8±0.6 |
+1.2 22.8 -0.8 |
14 | 2028 | 21 | 3043 | 42 | 6086 | 180 | 0,67 |
| 1-16-12 | 16±0.5 | 21.8±0.8 |
+1.2 25.8 -1.0 |
12 | 1739 | 18 | 2608 | 36 | 5216 | 205 | 0,70 |
| 1-19-10 | 19±0.5 | 24.8±0.8 |
+1.2 28.8 -1.0 |
10 | 1449 | 15 | 2174 | 30 | 4347 | 240 | 0,84 |
| 1-22-9 | 22±0.5 | 28.7±0.8 |
+1.2 31.8 -1.0 |
9 | 1304 | 13.5 | 1956 | 27 | 3912 | 280 | 0,95 |
| 1-25-8 | 25±0.5 | 31.3±0.8 |
+1.2 35.3 -1.0 |
8 | 1159 | 12 | 1739 | 24 | 3478 | 300 | 1.09 |
| 1-32-6 | 32±0.7 | 38.7±0.8 |
+1.5 42.7-1.2 |
6 | 869 | 9 | 1304 | 18 | 2608 | 420 | 1.24 |
| 1-38-5 | 38±0.7 | 44.7±0.8 |
+1.5 48.7 -1.2 |
5 | 725 | 7.5 | 1087 | 15 | 2174 | 500 | 1.45 |
| 1-51-4 | 51±0.7 | 58.1±0.8 |
+1.5 62.1 -1.2 |
4 | 579 | 6 | 8694 | 12 | 1739 | 630 | 1.90 |
| 1-64-2.5 | 64±1.0 | 71.2±1.0 | 75.2+1.5 | 2.5 | 362 | 3.75 | 543 | 7.5 | 1087 | 770 | 2.40 |
| 1-76-1.5 | 76±1.0 | 83.8±1.0 | 87.8+1.5 | 1.5 | 217 | 2.25 | 326 | 4.5 | 652 | 930 | 2.95 |
| 1-89-1 | 89±1.0 | 96.8±1.0 | 100.8+1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1100 | 3.24 |
| 1-102-1 | 102±1.0 | 111±1.0 | 115+1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1250 | 3.85 |
| 1-127-1 | 127±1.0 | 136±1.0 | 141±1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1500 | 4.80 |
| 1-152-1 | 152±1.0 | 162±1.0 | 167±1.5 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 1800 | 5.80 |
| 1-203-1 | 203±1.0 | 214±1.5 | 220±2.0 | 1 | 144.9 | 1.5 | 217 | 3 | 435 | 2300 | 8.80 |
