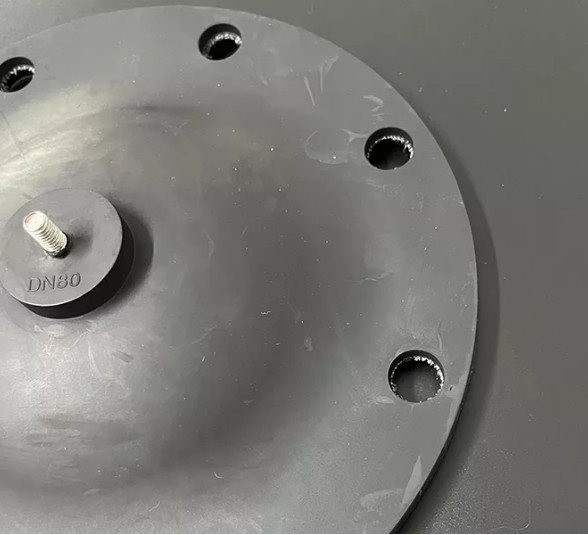

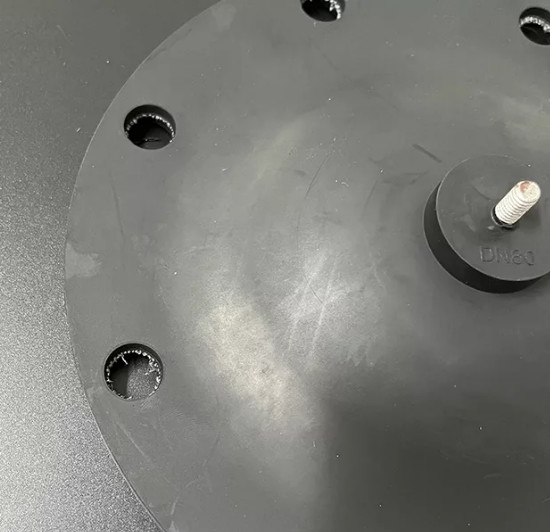

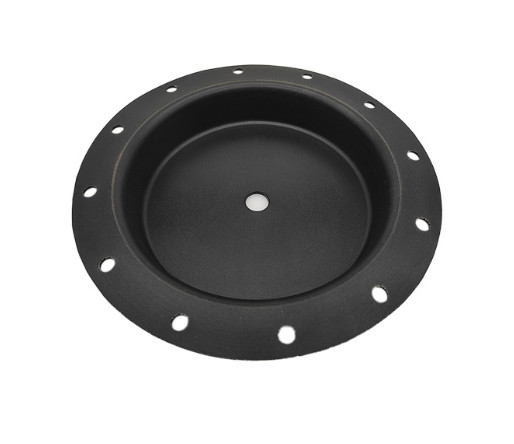

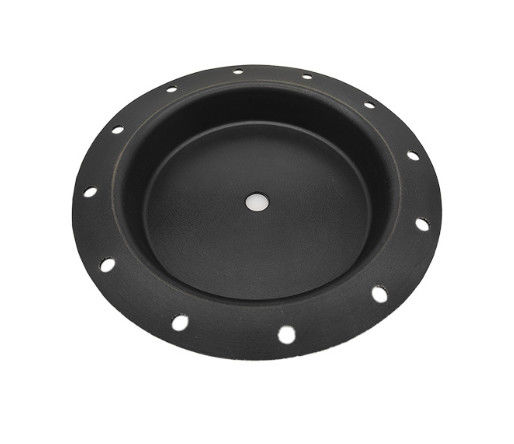

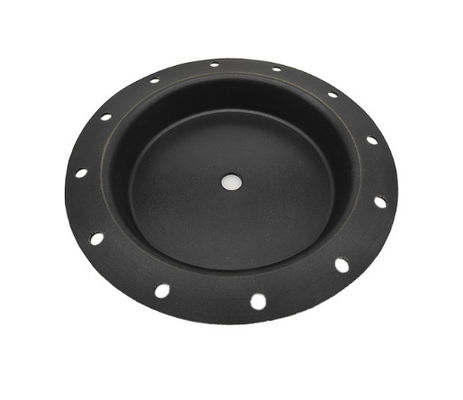

Zelf Aangedreven Pneumatische de Kleppakking van het Klepdiafragma
Productoverzichten:
Het pneumatische klepdiafragma is een belangrijk stuk van pneumatische actuator. Het is gewoonlijk vlinder, en zijn zijwandlooppas van de cilinder aan de zuiger gestalte die wordt gegeven die. Het heeft als dubbele laag ontworpen om druk in beide richtingen te nemen. Zijn capaciteit om hoge druk te weerstaan is beperkt wegens zijn brede perifere en asymptotische bias zijwand. De efficiënte druk zal dienovereenkomstig tijdens de slag veranderen.
Eigenschappen: De unieke verwerkingstechnologie en de materiële selectie, niet alleen handhaven effectief de materiële eigenschappen, maar verzekeren de levensduur.
Snelle details:
1. Productmaterialen: NBR, NR, CR, FR
2. Werkende Temperatuur: -20℃~80℃
3. Levensduur: ≥1000000 tijden
4. Gebruiksscenario: Industriële mechanische cilinder
5. Producteigenschappen: het sterke verzegelen, het verouderen weerstand, scheurweerstand, slijtageweerstand, lange levensduur, goede elasticiteit
6. Plaats van Oorsprong: Hebei, China
7. Productnaam: Het pneumatische diafragma van de diafragmapomp, pneumatisch klepdiafragma, pneumatisch diafragma
| Productmaterialen | NBR, NR |
| Werkende Temperatuur | -20℃~80℃ |
| Levensduur | ≥1000000 tijden |
| Gebruiksscenario | Industriële mechanische cilinder |
Diafragmaparameters van pneumatische controleklep:
Diameter: 51500mm
Materiaal: Nitrilrubber, natuurrubber
Temperatuurweerstand: -35° C aan 300° C
Treksterkte: het uitstrekken zich van 0,1 aan 15Mpa
Inleiding:
Het diafragma is een belangrijke component van pneumatische diafragmaactuator, wanneer de luchtbron normaal is. Als actuator zich niet beweegt, zou u over of moeten denken het diafragma behoorlijk of niet geïnstalleerd gebroken is. Wanneer er tekorten zoals scherpe hoeken of bramen op de oppervlakte van de oppervlakte van het metaalcontact zijn, zal het diafragma worden vernietigd, en het diafragma moet niet lekken, is het diafragma te lang gebruikt, en de materiële kwaliteit zal ook het gebruik beïnvloeden. Vóór installatie, controleer de delen builen, schade, misvorming, pellende verf of andere abnormale fenomenen, en vervang hen als zij gebrekkig zijn. De vervangen delen moeten worden geïnspecteerd en gekwalificeerd alvorens zij kunnen worden gebruikt, en de verslagen zouden moeten worden bijgehouden.
| Punt |
Werkend gebied cm ² |
Grootte | |||||||||||
| A | B | C | D | h | H | T | R1 | R2 | R3 | φ1 | φ2 | ||
| Zmlb-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| Zmlb-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| Zmlb-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| Zmlb-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8.5 | / |
| Zmlb-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| Xkk-1 | 230 | 无孔 | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | Niet-poreus | Niet-poreus | |
| Xhd-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| Xdg-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| Zmlb-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| Zmlb-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| Zmlb-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| Zmlb-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| Zmab-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| Zmab-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| Zmab-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| Zmab-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| Xdg-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| Zmab-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| Zmab-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| Zmab-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| Zmab-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| Xdg-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| Zmab-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| Zmab-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| Zmab-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9- | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ ⁹ | 12×φ14 |
| Zmab-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| Zmab-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| Zmab-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| Zmab-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| Ha-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| Ha-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| Xzs-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| Xzs-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| Xzs-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| Xdy-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | O-Ringφ8 | ||
| Xdy-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | O-Ringφ8.5 | ||
Onze dienst:
1. De verpakking is neutrale verpakking of aangepaste verpakking.
2. Wij zullen u binnen 24 uren antwoorden.
3. Wij zullen u ook de goede naverkoopdienst aanbieden.
4. OEM of ODM de orden worden ingestemd met.
5. De proeforden zijn aanvaardbaar.
6. Hoog - kwaliteit en fabrieksprijs.
7. 100% verzekerde de kwaliteit.
