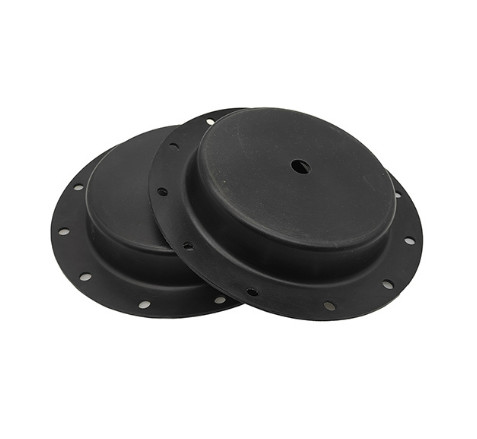

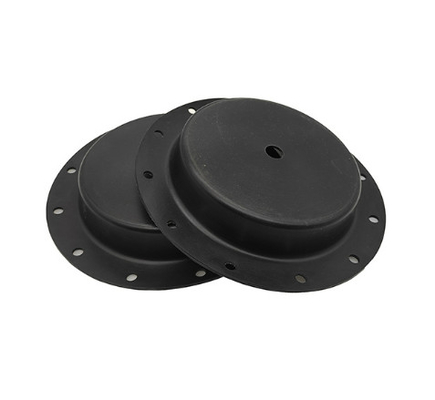

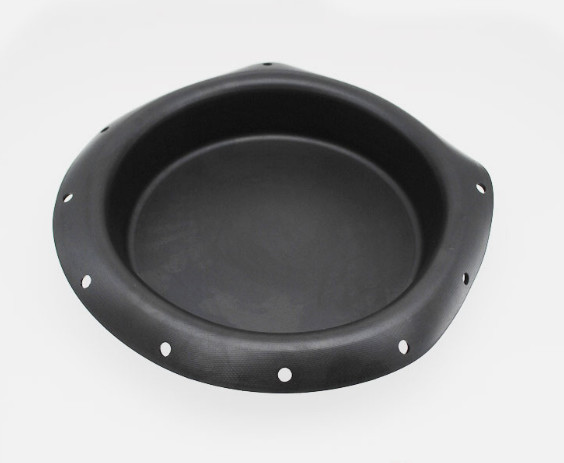

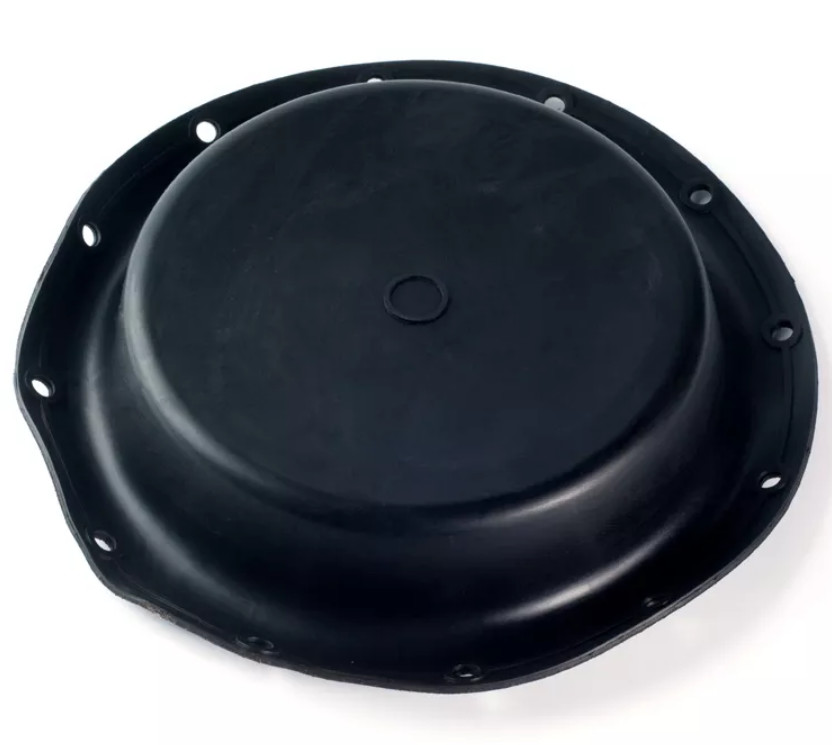

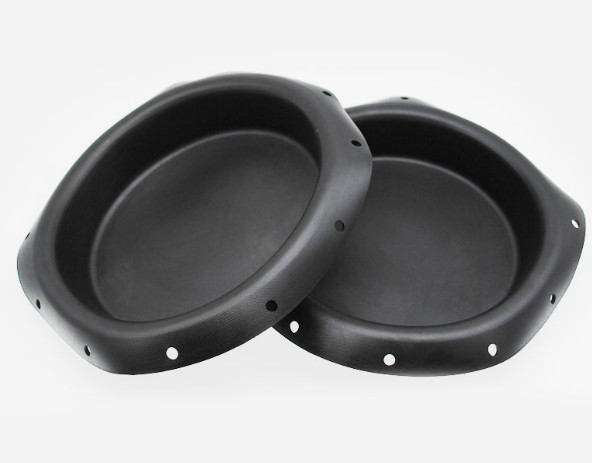

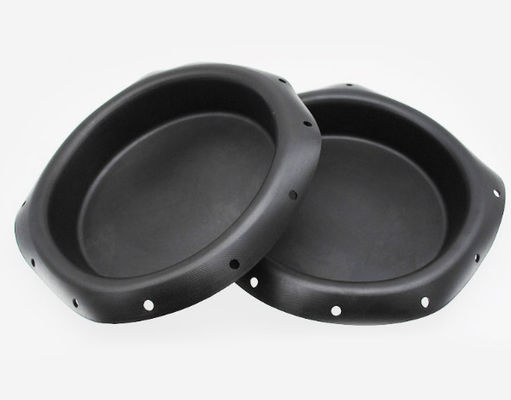

Het zwarte Aangepaste Pneumatische van de het Waterinham van het Pompdiafragma Diafragma van de de Solenoïdeklep
Inleiding:
De pneumatische diafragma's van de klepaanpassing worden eenvoudig bedoeld als „pneumatische klepdiafragma's.“ De pneumatische klepdiafragma's worden gewoonlijk vlinder-gevormd, met hun die zijwanden geleidelijk aan van de cilinder aan de zuiger worden getrokken. Het kan als dubbele laag worden ontworpen om druk in beide richtingen te weerstaan. wegens zijn brede winding en verminderde zijgevels, is zijn capaciteit om hoge druk te weerstaan beperkt. De efficiënte druk zal ook tijdens het mid-range proces veranderen.
Zowel zijn de zuiger als de flens van het pneumatische klepdiafragma gevormd in dezelfde plaats. Het voordeel van dit type van diafragma is dat er geen behoefte manueel om is te draaien, die zeer assemblagetijd vermindert. Dit is vooral belangrijk in hoog volumetoepassingen. Downside van dit model is dat wegens gietvorm-binnen slinger, moet het herontwerp met de ingebouwde elastische stijfheid, evenals met de verhouding van de slaggrens rekening houden. Om deze verhouding te verhogen, kan een pre-windingsdiafragma voor compensatie worden ontworpen. In deze vorm, worden de de zuigerkroon en flens gegoten om elkaar tegen te gaan, die de extra slagcapaciteit overbrengen naar één kant van de schommeling. Dit staat het diafragma toe om een langer slagvermogen te hebben terwijl het handhaven van gemak van assemblage.
Het diafragma van de pneumatische controleklep is een belangrijk onderdeel van de pneumatische controleklep. Onlangs, vele hebben netizens geantwoord dat de reden voor de schade aan het diafragma van de pneumatische controleklep onbekend is. Hier is een inleiding:
De belangrijkste redenen voor de breuk van het diafragma van de pneumatische controleklep zijn:
Snelle details:
| Productmaterialen | NBR, NR |
| Werkende Temperatuur | -20℃~80℃ |
| Levensduur | ≥1000000 tijden |
| Gebruiksscenario | Industriële mechanische cilinder |
Specificaties:
| punt |
Werkend gebied |
grootte | |||||||||||
| A | B | C | D | h | H | T | R1 | R2 | R3 | φ1 | φ2 | ||
| Zmlb-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| Zmlb-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| Zmlb-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| Zmlb-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8.5 | / |
| Zmlb-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| Xkk-1 | 230 | Niet-poreus | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | Niet-poreus | Niet-poreus | |
| Xhd-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| Xdg-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| Zmlb-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| Zmlb-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| Zmlb-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| Zmlb-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| Zmab-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| Zmab-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| Zmab-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| Zmab-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| Xdg-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| Zmab-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| Zmab-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| Zmab-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| Zmab-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| Xdg-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| Zmab-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| Zmab-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| Zmab-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9- | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ ⁹ | 12×φ14 |
| Zmab-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| Zmab-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| Zmab-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| Zmab-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| Ha-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| Ha-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| Xzs-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| Xzs-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| Xzs-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| Xdy-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | φ8 | ||
| Xdy-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | φ8.5 | ||
Onze dienst:
1. De verpakking is neutrale verpakking of aangepaste verpakking.
2. Wij zullen u binnen 24 uren antwoorden.
3. Wij zullen u ook de goede naverkoopdienst aanbieden.
4. OEM of ODM de orden worden ingestemd met.
5. De proeforden zijn aanvaardbaar.
6. Hoog - kwaliteit en fabrieksprijs.
7. 100% verzekerde de kwaliteit.
