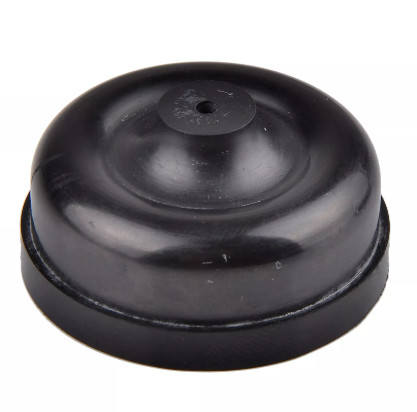

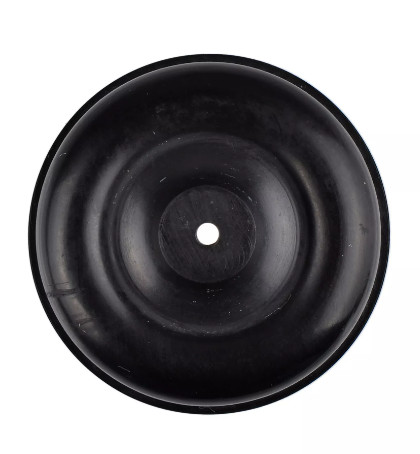

110-003SAK diafragma voor Zilveren Kogelklep
Productoverzichten:
Het pneumatische klepdiafragma is een belangrijk stuk van pneumatische actuator. Het is gewoonlijk vlinder, en zijn zijwandlooppas van de cilinder aan de zuiger gestalte die wordt gegeven die. Het heeft als dubbele laag ontworpen om druk in beide richtingen te nemen. Zijn capaciteit om hoge druk te weerstaan is beperkt wegens zijn brede perifere en asymptotische bias zijwand. De efficiënte druk zal dienovereenkomstig tijdens de slag veranderen.
Eigenschappen: De unieke verwerkingstechnologie en de materiële selectie, niet alleen handhaven effectief de materiële eigenschappen, maar verzekeren de levensduur.
| Productmaterialen | NBR, NR |
| Werkende Temperatuur | -20℃~80℃ |
| Levensduur | ≥1000000 tijden |
| Gebruiksscenario |
Industriële mechanische cilinder |
Materialendetails:
De gemeenschappelijke materialen voor pneumatisch diafragma zijn: het natuurrubber (NR), het rubber van het nitrilbutadieen (NBR), de prestaties van de twee materialen kan aan de behoeften van de meeste industriële omgevingen voldoen. In speciale industriële omgevingen (weerstand op hoge temperatuur, zure en alkaliweerstand) kon EPDM, fluorrubber (FKM) gebruiken, neopreenrubber (Cr) voor productie, maar de kosten zijn vrij hoog.
De pneumatische klep van de diafragmacontrole is een cirkel diafragma-vormig elastisch gevoelig element. Wanneer de twee kanten van het diafragma aan verschillende druk (of krachten) worden onderworpen, is de diafragmaspanning naar de kant met de lagere druk op weg. Zijn centrum produceert een verplaatsing die een bepaalde verhouding met het drukverschil heeft.
Diafragmaparameters van pneumatische controleklep:
Diameter: 51500mm
Materiaal: Nitril rubbernatuurrubber
Temperatuurweerstand: -35° C aan 300° C
Treksterkte: het uitstrekken zich van 0,1 aan 15Mpa
| Punt |
Werkend gebied |
Grootte | |||||||||||
| A | B | C | D | h | H | T | R1 | R2 | R3 | φ1 | φ2 | ||
| Zmlb-0 | 35 | 130 | 126 | 95 | 75 | 1 | 20 | 1 | 6.5 | 6.5 | / | 8×φ5 | / |
| Zmlb-1 | 50 | 145 | 130 | 90 | 80 | 4 | 7 | 2 | 8 | 8 | 8 | 8×φ7 | 8×φ12 |
| Zmlb-2 | 80 | 165 | 150 | 100 | 85 | 7 | 15 | 2.5 | 7 | 8 | 8 | 8×φ7 | 8×φ13 |
| Zmlb-3 | 70 | 195 | 175 | 120 | 96 | 18 | 25 | 2 | 6.5 | 4.5 | 6.5 | 10×φ8.5 | / |
| Zmlb-4 | 90 | 200 | 187 | 115 | 90 | 8 | 25 | 3 | 12 | 15 | 12 | 8×φ9 | / |
| Xkk-1 | 230 | 无孔 | 175 | 150 | 5 | 15 | 1.5 | 12 | 6 | 12 | Niet-poreus | Niet-poreus | |
| Xhd-1 | 255 | 225 | 140 | 120 | 7… | 16 | 2 | 3 | 17 | 14 | 12×φ9 | / | |
| Xdg-1 | 255 | 235 | 175 | 155 | 10 | 50 | 3 | 7 | 5 | 10 | 12×φ9 | / | |
| Zmlb-5 | 250 | 255 | 245 | 190 | 160 | 8 | 38 | 3 | 11 | 7 | 15 | 12×φ6 | 12×φ12 |
| Zmlb-6 | 200 | 268 | 243 | 195 | 154 | 18 | 33 | 1.5 | 10 | 6.5 | 6.5 | 12×φ13 | |
| Zmlb-7 | 250 | 288 | 270 | 180 | 160 | 28 | 28 | 4 | 8 | 11 | 8 | 14×φ8.5 | / |
| Zmlb-8 | 350 | 338 | 312 | 250 | 211 | 23 | 45 | 2.5 | 9.5 | 6.5 | 8.5 | 18×φ10 | / |
| Zmab-10 | 100 | 194 | 174 | 130 | 110 | 5 | 15 | 2 | 5 | 8 | / | 8×φ9 | 8×φ15 |
| Zmab-1A | 150 | 205 | 185 | 135 | 115 | 10 | 24 | 2 | 5 | 7 | 12 | 8×φ9 | 8×φ15 |
| Zmab-1B | 200 | 235 | 215 | 155 | 135 | 12 | 20 | 2.5 | 6 | 9 | 10 | 12×φ9 | 12×φ15 |
| Zmab-2 | 280 | 285 | 265 | 195 | 155 | 8 | 33 | 2 | 12 | 12 | 15 | 12×φ9 | 12×φ15 |
| Xdg-2 | 298 | 278 | 220 | 195 | 10 | 60 | 3 | 10 | 8 | 10 | 12×φ9 | / | |
| Zmab-3A | 400 | 306 | 286 | 256 | 196 | 8 | 38 | 2 | 9 | 9 | 9 | 12×φ9 | 12×φ15 |
| Zmab-3B | 420 | 325 | 305 | 220 | 180 | 18 | 45 | 3 | 8 | 15 | 10 | 16×φ9 | 16×φ15 |
| Zmab-4A | 630 | 410 | 386 | 275 | 225 | 18 | 60 | 3 | 10 | 14 | 14 | 16×φ11 | 16×φ15 |
| Zmab-4B | 600 | 394 | 374 | 290 | 230 | 18 | 60 | 2.5 | 12 | 14 | 14 | 16×φ11 | 16×φ15 |
| Xdg-2 | 395 | 375 | 320 | 300 | 15 | 80 | 3 | 13 | 7 | 10 | 16×φ11 | / | |
| Zmab-5 | 1000 | 195 | 470 | 365 | 295 | 16 | 70 | 3 | 20 | 26 | 30 | 20×φ11 | 20×φ18 |
| Zmab-6A | 1600 | 616 | 586 | 460 | 360 | 45 | 100 | 4 | 14 | 20 | 20 | 20×φ11 | 20×φ16 |
| Zmab-6B | 1600 | 640 | 610 | 460 | 360 | 46 | 102 | 4 | 14 | 20 | 20 | 24×φ12 | 24×φ18 |
| S1 | 70 | 176 | 156 | 100 | 72 | 10 | 33 | 3 | 9 | 9 | 10 | 12×φ9- | 12×φ14 |
| S2 | 100 | 195 | 175 | 110 | 80 | 13 | 35 | 2.5 | 7 | 10 | 14 | 12×φ ⁹ | 12×φ14 |
| Zmab-22 | 350 | 285 | 265 | 220 | 190 | 0 | 35 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| Zmab-23 | 350 | 285 | 265 | 220 | 190 | 0 | 48 | 2 | 10 | 12 | / | 12×φ9 | 12×φ15 |
| Zmab-34 | 560 | 360 | 336 | 285 | 235 | 0 | 65 | 2.5 | 10 | 14 | / | 16×φ15 | |
| Zmab-45 | 900 | 470 | 440 | 370 | 300 | 0 | 98 | 3 | 20 | 26 | / | 18×φ11 | 18×φ18 |
| Ha-2 | 267 | 248 | 190 | 160 | 10 | 39 | 2 | 13 | 8/8 | 13 | 10×φ9 | 10×φ15 | |
| Ha-3 | 350 | 330 | 265 | 225 | 12 | 50 | 2 | 12 | 8 | 18 | 16×φ9 | 16×φ15 | |
| xzs-1 | 126 | 114 | 96 | 74 | 0 | 10 | 3 | 0 | 10 | 10 | 6×φ7 | / | |
| Xzs-2 | 135 | 122. | 103 | 78 | 0 | 15 | 3 | 0 | 7 | 7 | 6×φ7 | / | |
| Xzs-3 | 186 | 172 | 150 | 112 | 0 | 15 | 3 | 0 | 15 | 20 | 8×φ7 | / | |
| Xzs-4 | 234 | 218 | 194 | 153 | 0 | 18 | 3 | 0 | 10 | 10 | 12×φ7 | / | |
| Xdy-1 | 110 | 108 | 95 | 80 | 0 | 20 | 3 | 0 | 45° | 3 | O-ring φ8 | ||
| Xdy-2 | 150 | 147 | 132 | 100 | 0 | 22 | 3 | 0 | 45° | 4 | O-ring φ8.5 | ||
