Op maat gemaakte FRH VP ME-type rubberen schokdemper en -dempper voor effectieve trillingsbeheersing
Demping eigenschappen van rubber:
Rubberen schokdempers worden veel gebruikt vanwege hun effectieve benutting van de volgende eigenschappen van rubber:
1- Hoge elasticiteit en visco-elasticiteit.
2Grote vervorming en kleine modulus in vergelijking met staal.
3. Grotere slagstijfheid dan dynamische stijfheid en grotere dynamische stijfheid dan statische stijfheid, wat leidt tot minder slag en dynamische vervorming.
4Vrijheid bij het kiezen van de vorm van het rubber, verstelbare hardheid door middel van formuleontwerp en vermogen om aan de stijfheids- en sterktevereisten in verschillende richtingen te voldoen.
Bij het kiezen van een schokdemper is het belangrijk de kenmerken ervan te begrijpen en het juiste type te kiezen voor de specifieke omgeving.Schokdempers van rubber hebben de bijkomende voordelen van een verstelbare vorm en hardheid, een hogere dempingsverhouding dan andere materialen zoals veren, scheer-, trek- en drukmaterialen en een gemakkelijke installatie.Het kiezen van het juiste materiaal kan de prestaties en de levensduur van uw schokdempers aanzienlijk verbeteren.
Specificaties:
| Model |
Hardheid (daN/mm) |
Een | B. | C | P | F×M | CF | L | S |
Gemiddelde belasting (kg/mm) |
Maximale belasting (kg) |
Maximale compressie (mm) |

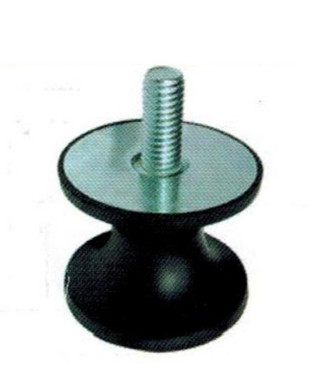

| ME8038M12W | 45 | 80 | 38 | 60 | M12 | 14 × 11 | 100 | 120 | 3 | 9.0 | 36.0 | 4.0 |
| ME8038M12K | 50 | 13.0 | 52.0 | 4.0 | ||||||||
| Mechanische beveiligingssystemen | 60 | 16.0 | 64.0 | 4.0 | ||||||||
| Mechanische beveiliging | 70 | 24.0 | 96.0 | 4.0 | ||||||||
| ME1045OM16XW | 35 | 104 | 50 | 78 | M16 | 30 x 13 | 140 | 186 | 4 | 16.0 | 80.0 | 5.0 |
| ME10450M16W | 45 | 24.0 | 120.0 | 5.0 | ||||||||
| ME10450M16M | 60 | 38.0 | 190.0 | 5.0 | ||||||||
| ME10450M16H | 70 | 60.0 | 300.0 | 5.0 | ||||||||
| ME1045OM16XH | 80 | 95.0 | 475.0 | 5.0 | ||||||||
| ME13271M20W | 45 | 132 | 71 | 112 | M16 | 30 x 13 | 182 | 230 | 5 | 55.0 | 330.0 | 6.0 |
| ME13271M20M | 60 | 80.0 | 480.0 | 6.0 | ||||||||
| ME13271M20H | 70 | 135.0 | 810.0 | 6.0 | ||||||||
| ME13271M2OXH | 80 | 220.0 | 880.0 | 4.0 |
| Model | Hardheid | Een | B. | C | E | F |
Gemiddelde belasting in kg/mm |
Maximale belasting in kg/mm |
Maximale compressie mm |
| FRH633008W | 45 | 63 | 30 | M | 89 | 110 | 70 | 140 | 2 |
| FRH633008M | 60 | 63 | 30 | M8 | 89 | 110 | 120 | 240 | 2 |
| FRH633010W | 45 | 63 | 30 | M8 | 89 | 110 | 70 | 140 | 2 |
| FRH633010M | 60 | 63 | 30 | M10 | 89 | 110 | 120 | 240 | 2 |
| FRH783010W | 45 | 78 | 30 | M10 | 11 | 135 | 47 | 108 | 2.3 |
| FRH783010M | 60 | 78 | 30 | M10 | 11 | 135 | 116 | 267 | 2.3 |
| FRH783012W | 45 | 78 | 30 | M10 | 110 | 135 | 47 | 108 | 2.3 |
| FRH783012M | 60 | 78 | 30 | M12 | 110 | 135 | 116 | 267 | 2.3 |
| FRH783010W | 45 | 83 | 30 | M12 | 110 | 135 | 65 | 130 | 2 |
| FRH83301OM | 60 | 83 | 30 | M10 | 110 | 135 | 98 | 196 | 2 |
| FRH833012W | 45 | 83 | 30 | M10 | 110 | 135 | 65 | 130 | 2 |
| FRH833O12M | 60 | 83 | 30 | M1O | 110 | 135 | 98 | 196 | 2 |
| FRH923510W | 45 | 92 | 35 | M10 | 123.5 | 150 | 50 | 175 | 3.5 |
| FRH923510M | 60 | 92 | 35 | M10 | 123.5 | 150 | 90 | 315 | 3.5 |
| FRH923512W | 45 | 92 | 35 | M12 | 123.5 | 150 | 50 | 175 | 3.5 |
| FRH923512M | 60 | 92 | 35 | M12 | 123.5 | 150 | 90 | 315 | 3.5 |
| FRH1063812W | 45 | 106 | 38 | M12 | 143 | 175 | 70 | 252 | 3.6 |
| FRH1063812M | 60 | 106 | 38 | M12 | 143 | 175 | 150 | 450 | 3 |
| FRH1063816W | 45 | 106 | 38 | M16 | 143 | 175 | 70 | 252 | 3.6 |
| FRH1063816M | 60 | 106 | 38 | M16 | 143 | 175 | 150 | 450 | 3 |
| FRH1254316W | 45 | 125 | 43 | M16 | 156 | 192 | 88 | 352 | 4 |
| FRH1254316M | 60 | 125 | 43 | M16 | 156 | 192 | 185 | 740 | 4 |
| FRH1505016W | 45 | 150 | 50 | M16 | 182 | 218 | 120 | 720 | 6 |
| FRH1505016M | 60 | 150 | 50 | M16 | 182 | 218 | 220 | 1320 | 6 |
| FRH1505020W | 45 | 150 | 50 | M20 | 182 | 218 | 120 | 720 | 6 |
| FRH1505020M | 60 | 150 | 50 | M20 | 180 | 218 | 220 | 1320 | 6 |

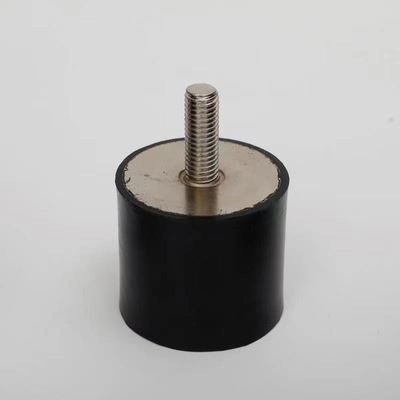

VP-type
| Model | D | H | M×1 |
Hardheid 45 daN/mm |
Hardheid 60 daN/mm |
Hardheid 70 daN/mm |
Compressie (mm) |
| 3030VP20 | 30 | 30 | M8×20 | 5.1 | 7.3 | 10.0 | 6.0 |
| 3036VP23 | 30 | 36 | M8×23 | 5.6 | 8.1 | 10.9 | 7.2 |
| 5050VP28 | 50 | 50 | M10 × 28 | 5.1 | 7.8 | 9.9 | 10.0 |
| 5064VP35 | 50 | 64 | M8×35 | 5.0 | 7.3 | 10.0 | 13.4 |
| 7589VP37 | 75 | 89 | M12×37 | / | / | / | / |
Verpakking: Elke doos bevat 200 stuks (hoeveelheid varieert afhankelijk van de grootte).
Verzending: Wij bieden flexibele verzendmogelijkheden aan om aan uw behoeften te voldoen, waaronder Door-to-Door Air Freight, FOB en CFR.
We leveren snel via betrouwbare koeriers, waaronder DHL, FedEx, UPS en TNT Express, evenals lucht- en oceaanvervoer.
Dankzij onze partnerschappen met verschillende koeriersbedrijven kunnen wij betaalbare verzendtarieven aanbieden.
Vragen:
V: Bent u een handelsonderneming of een fabrikant?
A: We zijn een fabrikant van industriële werkplaats trillingsdempende en micro-trillingsabsorberende producten met vele jaren ervaring in China.
Wat is uw levertijd?
A: Als we voorraad hebben, kunnen we onmiddellijk leveren. Zo niet, hangt het af van de hoeveelheid, maar meestal niet langer dan 20 werkdagen.
V: Wat zijn het gewicht en de afmetingen van het product?
A: Het gewicht en de afmetingen variëren afhankelijk van de grootte en de hoeveelheid.
V: Biedt u maatwerk?
A: Ja, we bieden OEM-diensten.
V: Welke informatie heeft u nodig voor een snelle offerte?
A: We zouden het op prijs stellen een gedetailleerde tekening te hebben voor OEM-orders, inclusief het model, het eindverbindingstype, de flensstandaard en het materiaal, het medium, de druk, de temperatuur en andere werkomstandigheden.
