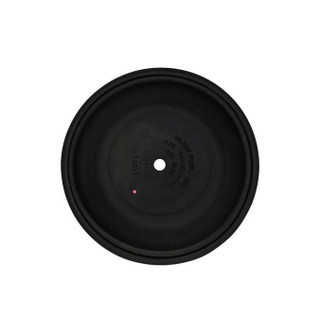

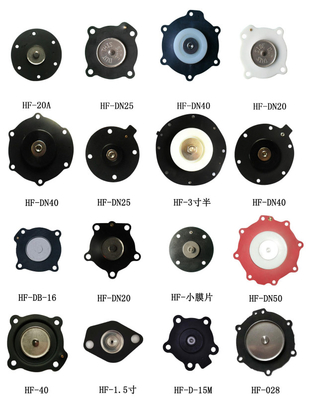

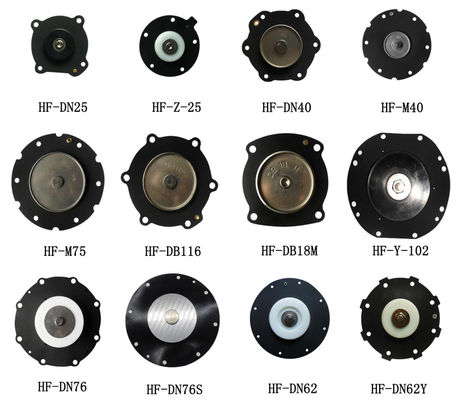

Het Diafragma van NBR FKM verzegelt O-ringen voor van de Pompenvaste lichamen van de Diafragmatrommel het Diafragmapompen
Inleiding:
De diafragmapomp is verdeeld in pneumatische diafragmapomp en de elektrische diafragmapomp, pneumatische diafragmapomp zoals de naam impliceert is het soort het gebruiken van samengeperste lucht als macht, om een diafragma het vergelden verandering van het misvormingsvolume van positieve verplaatsingspomp te vormen. Zijn werkend principe en elektrische diafragmapomp zijn gelijkaardig aan de duikerspomp, omdat de kenmerken van het het werk principe van de diafragmapomp, tijdens het gebruik van de diafragmapomp, het diafragma belangrijke toebehoren wordt, maar ook omdat de positieve verplaatsing bijzonder belangrijk is.
Kenmerken:
• Goede elasticiteit, het anti verouderen, het sterke verzegelen.
• Hoge en lage temperatuurweerstand, slijtageweerstand, olieweerstand, zure en alkaliweerstand, corrosieweerstand.
Specificaties:
| Nota: De hardheid van het O-ringsmateriaal is de belangrijkste indicator voor de evaluatie van de het verzegelen prestaties. De hardheid van de O-ring bepaalt het compressiebedrag van de O-ring en het maximum - toelaatbaar uitdrijvingshiaat van de groef. Aangezien de nitrilverbinding van Kust A70 aan de meeste de dienstvoorwaarden kan voldoen, als er geen speciale instructie voor het verzegelende materiaal is, verstrek over het algemeen nitrilrubber van Kust A70. | |||||
| Druk (Mpa) | De Diameter van de O-ringssectie (w) | ||||
| 1.78 | 2.62 | 3.53 | 5.33 | 7.00 | |
| Kusthardheid (A70) | |||||
| ≤3.50 | 0,08 | 0,09 | 0,10 | 0,13 | 0,15 |
| ≤7.00 | 0,05 | 0,07 | 0,08 | 0,09 | 0,10 |
| ≤10.50 | 0,03 | 0,04 | 0,05 | 0,07 | 0,08 |
| Kusthardheid (A80) | |||||
| ≤3.50 | 0,10 | 0,13 | 0,15 | 0,18 | 0,20 |
| ≤7.00 | 0,08 | 0,09 | 0,10 | 0,13 | 0,15 |
| ≤10.50 | 0,05 | 0,07 | 0,08 | 0,09 | 0,10 |
| ≤14.00 | 0,03 | 0,04 | 0,05 | 0,07 | 0,08 |
| ≤17.50 | 0,02 | 0,02 | 0,03 | 0,03 | 0,04 |
| Kusthardheid (A90) | |||||
| ≤3.50 | 0,13 | 0,15 | 0,20 | 0,23 | 0,25 |
| ≤7.00 | 0,10 | 0,13 | 0,15 | 0,18 | 0,20 |
| ≤10.50 | 0,07 | 0,09 | 0,10 | 0,13 | 0,15 |
| ≤14.00 | 0,05 | 0,07 | 0,08 | 0,09 | 0,10 |
| ≤17.50 | 0,04 | 0,05 | 0,07 | 0,08 | 0,09 |
| ≤21.00 | 0,03 | 0,04 | 0,05 | 0,07 | 0,08 |
| ≤35.00 | 0,02 | 0,03 | 0,03 | 0,04 | 0,04 |
| ※ Wanneer de druk 5MPa overschrijdt, wordt het geadviseerd om een behoudende ring te gebruiken. ※ Voor statische het verzegelen toepassingen, is de geadviseerde pasvorm H7/g6. |
|||||
| Specificaties (binnendiameter x draaddiameter) | ||
| 1.8×1.8 | 26.5×1.8 | 19×2.65 |
| 2.24×1.8 | 28×1.8 | 20×2.65 |
| 2.5×1.8 | 29×1.8 | 21.2×2.65 |
| 2.8×1.8 | 30×1.8 | 22.4×2.65 |
| 2×1.8 | 31.5×1.8 | 23.6×2.65 |
| 3.15×1.8 | 32.5×1.8 | 25.8×2.65 |
| 3.55×1.8 | 33.5×1.8 | 25×2.65 |
| 3.75×1.8 | 34.5×1.8 | 26.5×2.65 |
| 4.5×1.8 | 35.5×1.8 | 28×2.65 |
| 4.87×1.8 | 36.5×1.8 | 30×2.65 |
| 4×1.8 | 37.5×1.8 | 31.5×2.65 |
| 5.15×1.8 | 38.7×1.8 | 32.5×2.65 |
| 5.3×1.8 | 40×1.8 | 33.5×2.65 |
| 5.6×1.8 | 41.2×1.8 | 34.5×2.65 |
| 5×1.8 | 42.3×1.8 | 35.5×2.65 |
| 6.3×1.8 | 43.7×1.8 | 36.5×2.65 |
| 6.7×1.8 | 45×1.8 | 37.5×2.65 |
| 6.9×1.8 | 46.2×1.8 | 38.7×2.65 |
| 6×1.8 | 47.5×1.8 | 40×2.65 |
| 7.1×1.8 | 48.5×1.8 | 41.2×2.65 |
| 7.6×1.8 | 48.7×1.8 | 42.3×2.65 |
| 8.5×1.8 | 50×1.8 | 43.7×2.65 |
| 8.75×1.8 | 65×1.8 | 45×2.65 |
| 8×1.8 | 67.4×1.8 | 46.2×2.65 |
| 9.5×1.8 | 71×1.8 | 47.5×2.65 |
| 9×1.8 | 93.4×1.8 | 48.7×2.65 |
| 10.6×1.8 | 133.4×1.8 | 50×2.65 |
| 10×1.8 | 7.1×2.65 | 51.5×2.65 |
| 11.2×1.8 | 7.6×2.65 | 53×2.65 |
| 11.8×1.8 | 8.5×2.65 | 54.5×2.65 |
| 12.5×1.8 | 8.75×2.65 | 56×2.65 |
| 13.2×1.8 | 8×2.65 | 58×2.65 |
| 13.5×1.8 | 9.5×2.65 | 60×2.65 |
| 14×1.8 | 9×2.65 | 61.5×2.65 |
| 15×1.8 | 10.6×2.65 | 63×2.65 |
| 16×1.8 | 10×2.65 | 65×2.65 |
| 17×1.8 | 10.5×2.65 | 67×2.65 |
| 18×1.8 | 11.2×2.65 | 69×2.65 |
| 19×1.8 | 11.8×2.65 | 71×2.65 |
| 20×1.8 | 12.5×2.65 | 73×2.65 |
| 21.2×1.8 | 13.2×2.65 | 74.4×2.65 |
| 22.4×1.8 | 14×2.65 | 74×2.65 |
| 22×1.8 | 15×2.65 | 75×2.65 |
| 23.6×1.8 | 16×2.65 | 76×2.65 |
| 25.8×1.8 | 17×2.65 | 80×2.65 |
| 25×1.8 | 18×2.65 | 85×2.65 |
| Specificaties (binnendiameter x draaddiameter) | ||
| 90×2.65 | 51.5×3.55 | 195×3.55 |
| 95×2.65 | 53×3.55 | 200×3.55 |
| 100×2.65 | 54.5×3.55 | 206×3.55 |
| 106×2.65 | 56×3.55 | 225×3.55 |
| 109×2.65 | 58×3.55 | 236×3.55 |
| 112×2.65 | 60×3.55 | 258×3.55 |
| 115×2.65 | 61.5×3.55 | 260×3.55 |
| 118×2.65 | 63×3.55 | 265×3.55 |
| 125×2.65 | 65×3.55 | 280×3.55 |
| 128×2.65 | 67×3.55 | 304×3.55 |
| 132×2.65 | 69×3.55 | 345×3.55 |
| 136×2.65 | 71×3.55 | 40×5.3 |
| 140×2.65 | 73×3.55 | 41.2×5.3 |
| 150×2.65 | 75×3.55 | 42.3×5.3 |
| 160×2.65 | 77.5×3.55 | 43.7×5.3 |
| 170×2.65 | 80×3.55 | 45×5.3 |
| 180×2.65 | 82.5×3.55 | 46.2×5.3 |
| 18×3.55 | 85×3.55 | 47.5×5.3 |
| 19×3.55 | 87.5×3.55 | 48.7×5.3 |
| 20×3.55 | 90×3.55 | 50×5.3 |
| 21.2×3.55 | 92.5×3.55 | 51.5×5.3 |
| 22.4×3.55 | 95×3.55 | 53×5.3 |
| 23.6×3.55 | 97.5×3.55 | 54.5×5.3 |
| 25.8×3.55 | 100×3.55 | 56×5.3 |
| 25×3.55 | 103×3.55 | 58×5.3 |
| 26.5×3.55 | 106×3.55 | 60×5.3 |
| 28×3.55 | 109×3.55 | 61.5×5.3 |
| 30×3.55 | 112×3.55 | 63×5.3 |
| 31.5×3.55 | 115×3.55 | 65×5.3 |
| 32.5×3.55 | 118×3.55 | 67×5.3 |
| 33.5×3.55 | 122×3.55 | 69×5.3 |
| 34.5×3.55 | 125×3.55 | 71×5.3 |
| 35.5×3.55 | 128×3.55 | 73×5.3 |
| 36.5×3.55 | 132×3.55 | 75×5.3 |
| 37.5×3.55 | 136×3.55 | 77.5×5.3 |
| 38.5×3.55 | 140×3.55 | 80×5.3 |
| 38.7×3.55 | 145×3.55 | 82.5×5.3 |
| 40×3.55 | 150×3.55 | 85×5.3 |
| 41.2×3.55 | 155×3.55 | 87.5×5.3 |
| 42.3×3.55 | 160×3.55 | 90×5.3 |
| 43.7×3.55 | 165×3.55 | 92.5×5.3 |
| 45×3.55 | 170×3.55 | 95×5.3 |
| 46.2×3.55 | 175×3.55 | 97.5×5.3 |
| 47.5×3.55 | 180×3.55 | 100×5.3 |
| 48.7×3.55 | 185×3.55 | 103×5.3 |
| 50×3.55 | 190×3.55 | 106×5.3 |
